欢迎访问深圳市宏图硅胶科技有限公司网站

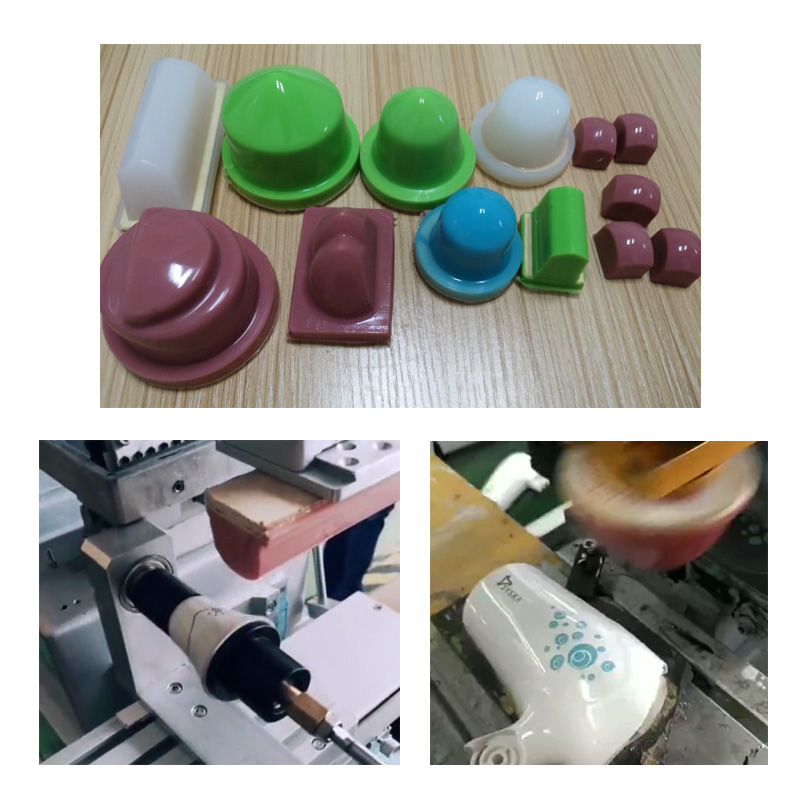

移印硅胶是一种双组份化合物，硫化反应是在室温下进行的，其中基料由双羟端基聚硅氧，补强剂等组成；固化剂由多硅酸脂组成。两组化合物在催化剂存在下交联反应形成柔韧弹性体。硫化后的移印胶具有以下特点：
1.室温硫化，不发热，尺寸稳定性好，光泽度亮。
2.具有良好变特性与脱模性，同时流动性好。
3.弹性好，抗撕性高，配制不同硬度的品种适应各种应用不变形，脱模方便。
4.易操作，使用工艺简便，在一定范围内可以调节固化周期。
二、制作工艺
1.先把使用工具如：胶头模具、搅拌桶、搅拌棍用清洁剂（洗洁精、巴素擦铜水等）清洗干净（不同性质的模具要用不同的清洁剂，不能用腐蚀性极强的溶剂，如天那水、洗网水等）。然后全面擦干净，不能存在任何异物和污迹等。再在模具上涂一层脱膜剂：如凡士林、洗洁精等（某些性质的模具无需涂脱膜剂）。
2.根据模具的体积计算移印硅胶/移印胶浆和矽油（添加硅油可适当调节胶头的软硬度。用量过多，胶头的耐磨性就差。），混合搅拌均匀。然后静置摆放10分钟或真空处理。
3.按胶浆和矽油搅拌后总重量添加一定重量的固化剂，再次既快又均匀地搅拌3-5分钟。之后如有条件的立刻进行真空排泡，这叫强制排泡法；没有进行真空排泡的叫静待自然排泡法。
4.把真空排泡后或静置排泡后的混合体。从模具的边缘慢慢地倾注入模具内。不能大量倾注入模具的中心部位，那样会增加气泡量，降低胶头的使用寿命。
5.真空后的混合体倾注入模具后即可以盖上木片；自然排泡的混合体倾注入模具后静置大约30分钟后盖上木片。
6.脱模后的胶头放置3天，使用效果较佳；如有条件，放入冰箱存放，其使用效果更佳。
购买我们宏图硅胶移印硅胶原料，如果操作出现问题，我们可以免费教学，欢迎你的选购。
